埋地管道牺牲阳极阴极保护是通过牺牲阳极材料（如镁合金、锌合金、铝合金）与管道形成电偶电池，使阳极被腐蚀消耗，从而保护管道免受腐蚀的技术。

 材料与设备选型

• 阳极材料选择：

• 镁合金阳极：适用于高电阻率土壤（＞50Ω・m），如干燥土壤、沙漠地区，电位较负（-1.5V 左右），驱动电压高。

• 锌合金阳极：适用于中低电阻率土壤（＜20Ω・m）或海水环境，电位稳定（-1.1V 左右），电流效率高。

• 铝合金阳极：主要用于海水或高盐土壤，电位介于镁、锌之间，重量轻。

• 辅助材料：

• 填包料：用于包裹阳极，降低阳极接地电阻，通常为石膏粉（75%）+ 膨润土（20%）+ 硫酸钠（5%）的混合物。

• 导线：铜芯电缆（截面积≥16mm²），需具备耐土壤腐蚀和绝缘性能（如聚乙烯绝缘层）。

• 测试桩：用于监测保护电位，材质为钢或 PVC，内置参比电极接口。

现场勘察与设计

• 测量土壤电阻率、含水率、pH 值等参数，确定阳极类型、数量及布置方式（如单支或成组安装）。

• 根据管道长度、直径、防腐层状况，计算阳极输出电流需求（公式：I=RU，其中 U 为驱动电压，R 为阳极接地电阻）。

• 设计阳极间距（通常 5~30 米，需避免阳极屏蔽效应）和埋设深度（一般距管道 1~3 米，埋深≥1 米）。



如何施工

1. 管道表面处理

• 清除管道待连接部位的防腐层（如聚乙烯胶带、环氧涂层），露出金属基材，用砂纸打磨至露出金属光泽，确保导线焊接牢固。

2. 阳极组装与填包料制备

• 阳极组装：

• 将导线一端与阳极钢芯（镁 / 锌合金阳极通常内置钢芯）焊接，焊点需做绝缘处理（如涂环氧树脂）。

• 对于镁合金阳极，需在导线引出端加装 “防爆帽”（防止阳极碎裂时损伤导线）。

• 填包料包裹：

• 将阳极放入预先缝制的棉布袋中，填入填包料并夯实（填包料厚度≥50mm），确保阳极四周均匀包裹。

• 若为成组阳极（如 3~5 支串联），需用导线将各阳极并联，再与管道连接。

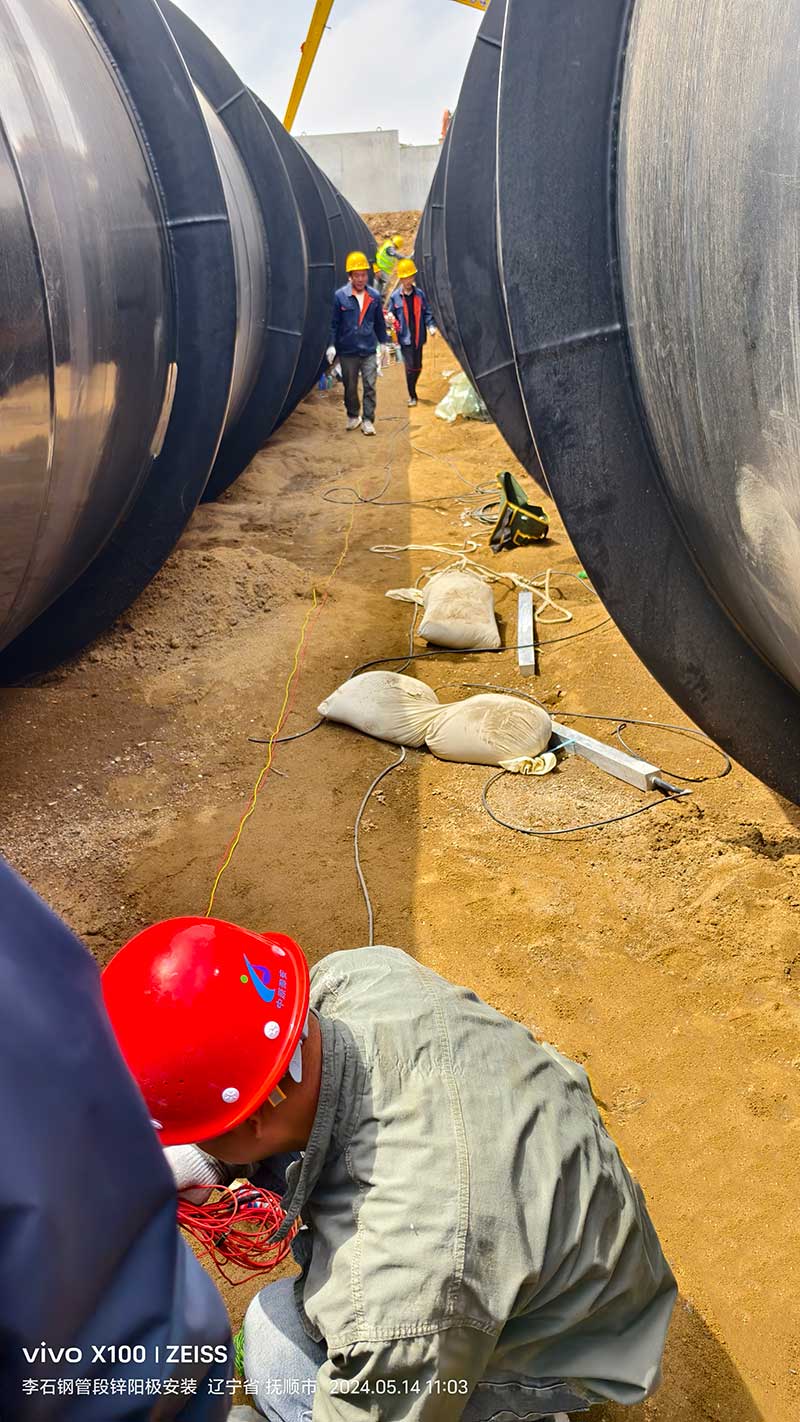

3. 阳极埋设

• 挖沟：在管道一侧或两侧开挖阳极坑，深度≥1 米，长宽根据阳极尺寸确定（通常比阳极大 300mm）。

• 放置阳极：将包裹填包料的阳极水平或垂直放入坑内，确保阳极与管道间距符合设计要求（如 1~3 米），避免阳极与管道直接接触。

• 回填：先用细土或沙子回填阳极坑，分层夯实，再覆盖原土，回填土中不得含石块、树根等杂物。



4. 导线连接与测试桩安装

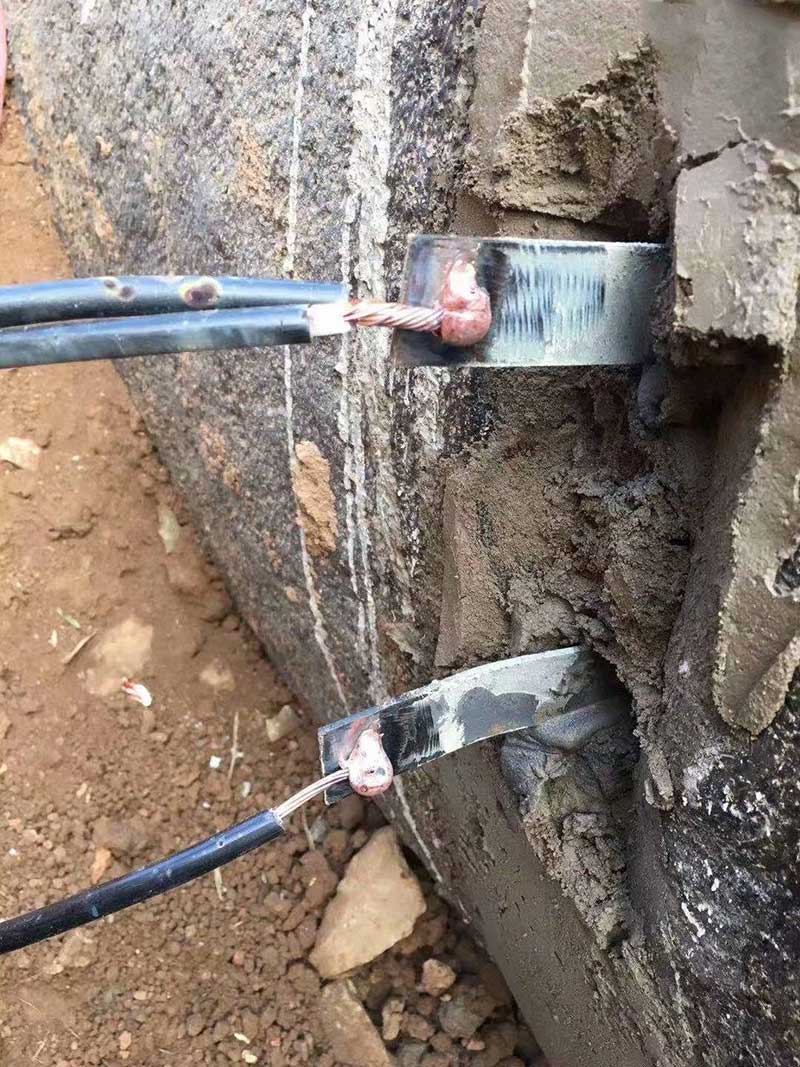

• 导线连接：

• 将阳极导线与管道焊接（采用铝热焊或电弧焊），焊点需做防腐处理（如涂环氧煤沥青，缠绕聚乙烯胶带）。

• 多组阳极导线需汇总后连接至测试桩，导线穿越道路或管沟时需加钢套管保护。

• 测试桩安装：

• 在阳极组附近或管道沿线每隔 500 米安装测试桩，测试桩需露出地面 0.5 米，标注 “阴极保护测试桩” 及编号。

• 测试桩内导线需与管道、阳极、参比电极（如 Cu/CuSO₄电极）正确连接，预留测试接口。

如何测试与调试

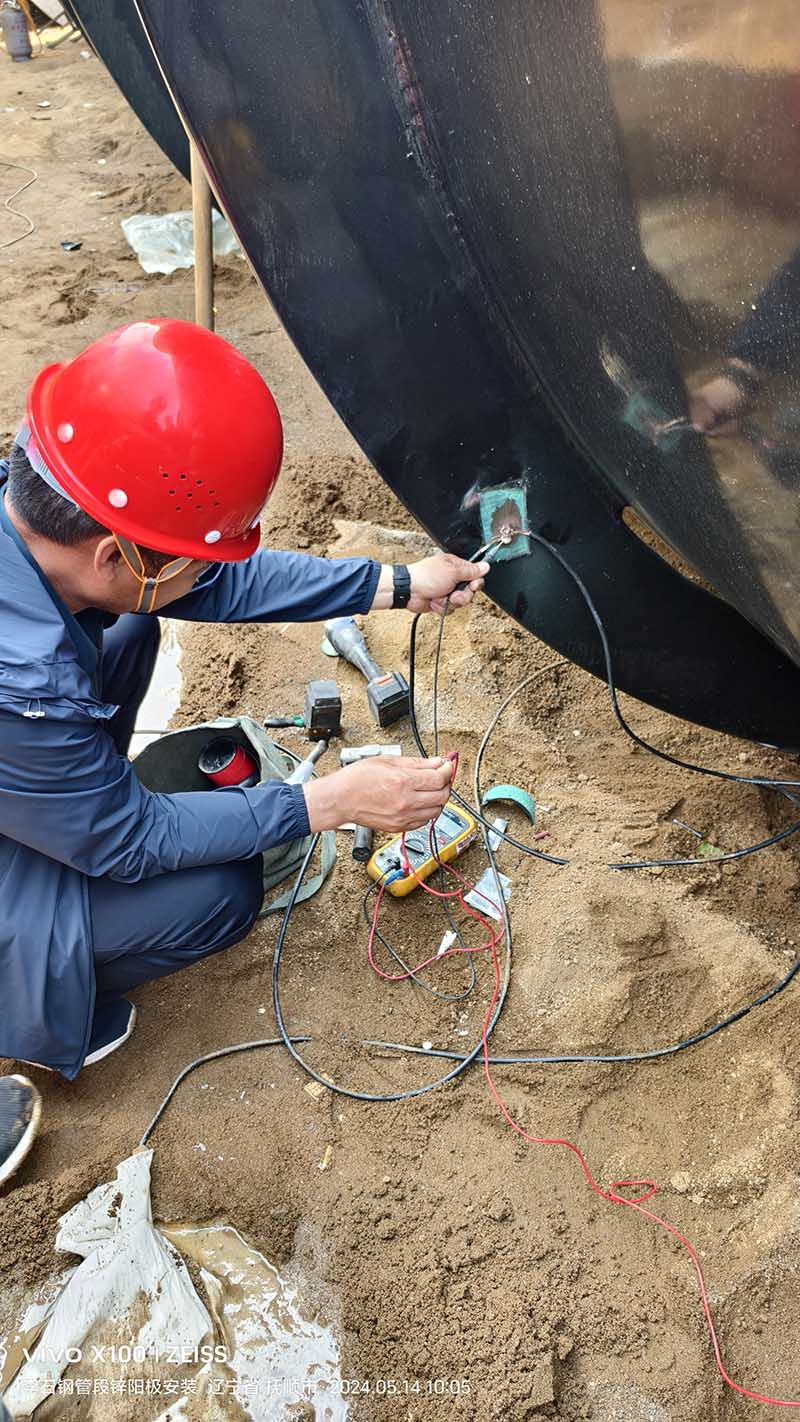

1. 电位测量

• 自然电位测量：安装前测量管道未保护时的电位（应≥-0.5V，若低于此值需检查管道是否已腐蚀）。

• 保护电位测量：安装后 24 小时，用便携式参比电极测量管道电位，需满足：

• 相对于 Cu/CuSO₄参比电极，电位≤-0.85V（表明达到有效保护）。

• 若存在硫酸盐还原菌，电位需≤-0.95V。

• IR 降消除：若土壤电阻率较高，需采用 “断电法” 测量，消除导线电阻引起的电位误差。

2. 阳极接地电阻测量

• 使用接地电阻测试仪测量单个阳极或阳极组的接地电阻，应≤设计值（通常＜10Ω），若电阻过高需检查填包料是否压实或更换阳极位置。

3. 电流测量

• 在测试桩处接入电流表，测量阳极输出电流，判断阳极数量是否足够（单支镁合金阳极输出电流约 0.01~0.1A，锌合金约 0.05~0.3A）。



防腐与安全要求

1. 焊接点防腐

• 焊接点需依次涂刷底漆（如环氧富锌）、中间漆（如环氧云铁）、面漆（如聚氨酯），总厚度≥300μm，或采用热缩套包裹。

2. 阴极保护系统安全

• 埋地导线需与其他金属构筑物（如电缆、水管）保持安全距离（≥0.3 米），避免杂散电流干扰。

• 若管道穿越居民区或农田，需设置警示标识，避免人为破坏。

验收与维护

1. 验收标准

• 阳极数量、间距、埋深符合设计文件，填包料包裹完整，导线连接牢固。

• 管道保护电位达标，测试桩标识清晰，施工记录（如电位测试报告、材料合格证）齐全。

2. 定期维护

• 每季度测量管道电位，每年检查阳极消耗情况（失重率≤10%/ 年为正常），若阳极剩余重量＜50% 需更换。

• 检查测试桩接线是否松动，导线绝缘层是否破损，及时修复腐蚀或老化部件。

常见问题与解决方案
