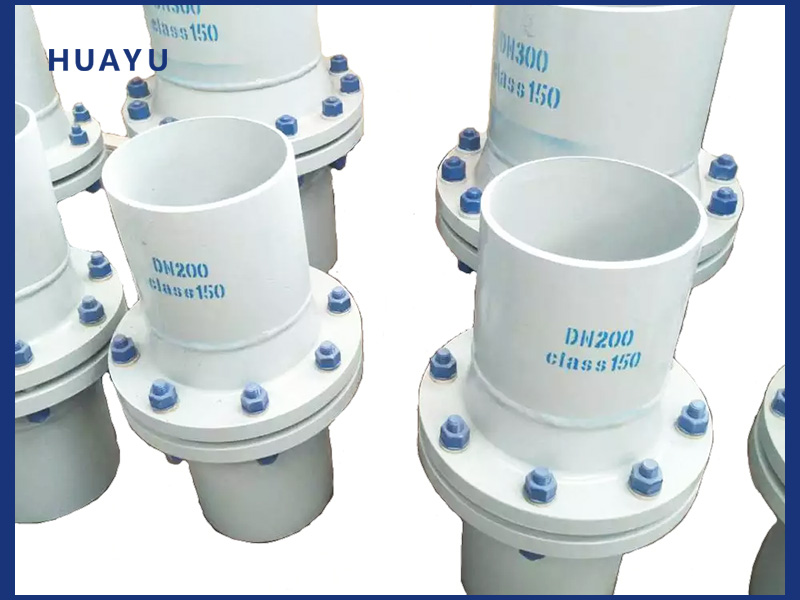

绝缘接头是一种用于管道系统中实现电气绝缘功能的特殊管件，主要作用是隔离管道两端的导电体（如金属管道、法兰），防止电流（如杂散电流、电化学腐蚀电流）通过管道传输，从而保护管道免受腐蚀或保障系统安全。广泛应用于石油、天然气、化工、电力等领域的金属管道系统。以下从定义、分类、原理、应用及选型维护等方面详细介绍：
电气绝缘：阻断管道中电流流通路径，防止杂散电流腐蚀（如埋地金属管道因土壤电化学作用产生的腐蚀）。
机械连接：保证管道连接处的承压能力（如高压输送管道的密封性和强度）。
环境隔离：在有绝缘需求的场景中（如不同电位的管道系统），避免电化学反应。
根据应用场景和结构形式，绝缘接头可分为多种类型：
| 类型 | 结构特点 | 适用场景 | 典型材质 |
|---|
| 整体式绝缘接头 | 由绝缘材料（如环氧树脂、聚四氟乙烯）填充或包裹法兰连接处，形成整体绝缘层，结构紧凑。 | 埋地管道、高压输送系统 | 法兰：碳钢 / 不锈钢；绝缘层：环氧树脂复合材料 |
| 分体式绝缘接头 | 由绝缘垫片、绝缘螺栓、绝缘套管等部件组合而成，可拆卸维护，安装灵活。 | 需频繁检修或改造的管道系统 | 绝缘垫片：丁腈橡胶 + 陶瓷涂层；螺栓套管：尼龙 |
| 螺纹式绝缘接头 | 通过带绝缘涂层的螺纹连接管道，适用于小口径管道（如 DN≤100mm）。 | 低压、小直径管道（如仪表管线） | 螺纹涂层：聚四氟乙烯（PTFE） |
埋地管道绝缘接头：用于埋地金属管道（如油气长输管道），需具备高绝缘强度、耐土壤腐蚀和机械载荷能力。
水下管道绝缘接头：适用于海洋平台或水下管道，要求防水密封和抗海水腐蚀（如不锈钢法兰 + 氟橡胶绝缘垫片）。
化工管道绝缘接头：用于输送腐蚀性介质的管道，绝缘层需耐化学腐蚀（如聚丙烯或玻璃纤维增强塑料）。
绝缘接头通过绝缘材料隔离金属部件的电传导路径实现功能：
绝缘垫片：安装于法兰之间，由非导电材料（如橡胶、塑料、陶瓷）制成，阻断法兰间电流。
绝缘螺栓 / 套管：螺栓套有绝缘套管，螺母与法兰间加装绝缘垫圈，防止螺栓成为导电通路。
整体绝缘层：在法兰连接处喷涂或浇筑绝缘涂层（如环氧树脂），形成连续绝缘屏障。
绝缘电阻：≥10<sup>6</sup>Ω（埋地管道要求更高，通常≥10<sup>8</sup>Ω），衡量绝缘性能的核心指标。
承压能力：需匹配管道系统工作压力（如 PN16、PN40 等），通过液压试验验证（试验压力为工作压力的 1.5 倍）。
耐腐蚀性：绝缘材料需通过盐雾试验（如 GB/T 10125）或土壤腐蚀模拟测试。
使用寿命：一般要求≥20 年（埋地场景需考虑土壤应力和老化因素）。
温度范围：-40℃~+120℃（特殊材质如氟塑料可耐更高温度，达 200℃以上）。
石油天然气行业
化工与污水处理
城市管网
阴极保护系统
清洁与干燥：安装前确保法兰面、绝缘垫片无油污、水分，避免影响绝缘性能。
螺栓力矩控制：对称均匀紧固螺栓，避免绝缘垫片受压不均导致破损（可使用扭矩扳手按设计力矩操作）。
防损伤保护：埋地安装时，绝缘接头外需包裹防护层（如聚乙烯胶带），并在周围回填细土，防止石块划伤。
接地处理：绝缘接头两侧管道若需接地，需分别设置独立接地体，避免通过接头导电。
定期检测
绝缘电阻测量：每年用兆欧表检测接头两侧管道的绝缘电阻，若低于标准值（如＜10<sup>6</sup>Ω），需排查绝缘层是否破损。
泄漏检测：通过压力传感器或肥皂水检测法兰连接处是否漏气 / 液，及时处理密封失效问题。
腐蚀检查：开挖暴露接头，检查绝缘层外观（如有无裂纹、脱落）和金属部件腐蚀情况。
常见故障及处理
绝缘失效：可能因垫片老化、螺栓绝缘套管破损，需更换绝缘部件或整体接头。
泄漏：密封垫片压缩量不足或老化，需重新调整螺栓力矩或更换垫片（如丁腈橡胶垫片老化后换为氟橡胶）。
机械损伤：外力撞击导致法兰变形，需评估结构强度，必要时更换接头并加强防护措施。
